氯氣哈氏合金波紋管切斷閥,作為液氯、氯氣切斷來使用,是因國產球閥作切斷閥,普遍易泄露,而往往采用產品。
結合我公司多年現場使用和設計經驗,根據實際工況條件(頻繁啟動)而研制開發的一種波紋管氯氣切斷閥,是針對液氯、氯氣介質作為切斷閥而設計的。
它的密封除填料外還增加了波紋管密封,從而具有雙重密封結構,能組織危險介質的泄露。在結構上,結合閥門應用的實際情況,閥瓣與閥座密封副采用了耐強腐蝕的聚四氟乙烯和司太立硬質合金,密封性能穩定、無介質內、外漏以及操作輕便等特點。
結構特點
1、液壓成型的雙壁波紋管形成二次保護。
2、填料函中多級聚四氟乙烯填料組合在波紋管形成了密封。
3、產品中法蘭采用榫草密封結構封。
4、密封副配對結構型式采用錐、平面形式、密封自動補償,密封性穩定,無粘著磨損。
主要零部件材料、技術參數
序號 | 零件名稱 | 材料 |
1 | 閥體 | 含鎳高硅耐蝕低溫閥 |
2 | 閥蓋 | 含鎳高硅耐蝕低溫閥 |
3 | 閥桿 | 合金 |
4 | 閥瓣密封面 | 壓塑整體燒結聚四氟乙烯 |
5 | 閥座密封面 |
等離子噴焊、堆焊耐蝕合金 |
6 | 填料 | 聚四氟乙烯 |
7 | 墊片 | 聚四氟乙烯 |
8 | 波紋管 | 哈氏合金C-276 |
9 |
閥門組成部分:波紋管截止閥、氣動執行器(雙作用)、電磁閥(24V DC) 氣動過濾減壓閥(三聯件) |
|
10 |
氣動執行器:運轉力矩---1500牛。作用力矩---2500牛 |
|
11 |
電磁閥:輸入型號24V DC。供氣壓力:350-500Kpa 電氣接口:1/2G內螺紋。 氣源接口:RC1/4” |
|
12 |
流量特性:快開/快關。作用方式:氣開。氣源接口:RC 1/4“ |
|
13 |
閥門參數:L/160. D/115. D0/85 n-d/4-14 |
|
14 |
適用介質:液氯、氯氣 |

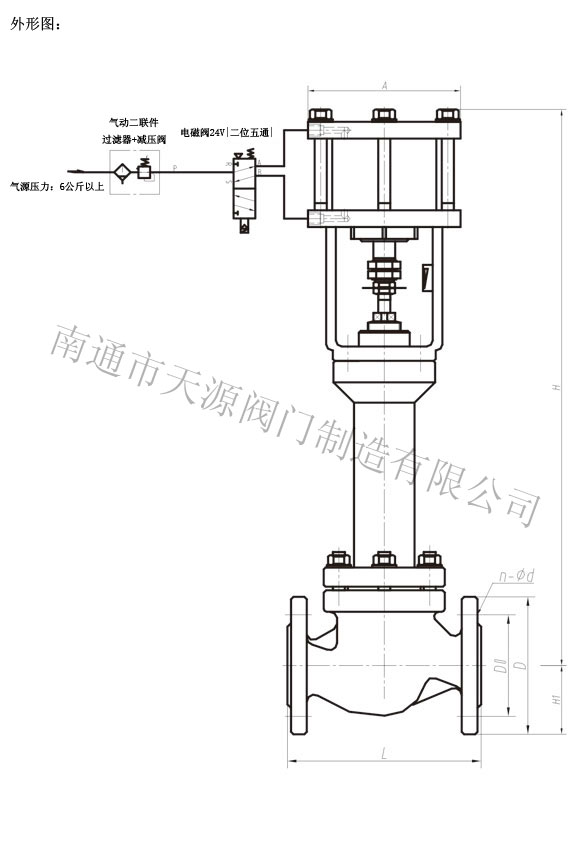

例:DN25液氯專用波紋管切斷閥技術數據
DN | L | H | H1 | A | D | D0 | n-d |
25 | 160 | 470 | 60 | 130 | 115 | 85 | 4-14 |
閥門規格 |
|
公稱通徑: | DN25 |
閥座直徑: | 25 |
公稱壓力(Mpa): | 2.5 |
流量特性: | 等百分比 |
額定 Kv 值: | 10 |
固有可調比 R: | 50 |
允許壓差(MPa): | 1.6 |
泄漏量等級: | VI級(GB/T4213)零泄漏 |
額定行程: |
12 |
作用方式: | 斷電、斷氣閥門關閉 |
閥蓋形式: | 標準型 |
允許工作溫度(°C): | -40~+150 |
連接方式: | 法蘭 |
法蘭標準: | GB/T9113 |
法蘭規格: | PN2.5 DN25 RF |
管道材質: |
|
管道規格: |
|
執行機構 |
|
型 式: | 活塞式 |
型 號: | QHZ80D |
作用方式: | 斷電、斷氣閥門關閉 |
有限面積: |
50cm2 |
氣源壓力: |
400~600KPa |
輸入信號: | ON~OFF24VDC(電磁閥) |
對應閥位: | 關→開 |
附件及規格 |
|
電磁閥: | 4V210-08 亞德克 |
空氣過濾減壓器: | AFR-2000 亞德克 |
閥門材質 |
|||
閥 體: | 低溫耐蝕鋼 | 波紋管: | C-276 哈氏合金 |
閥 座: | C-276 哈氏合金 |
|
|
閥 芯: | C-276+F4 |
|
|
填 料: | F4 |
|
|
工藝參數 |
||||||
工作介質: | 氯氣、液氯 |
|
單位 | MAX | NOR | MIN |
介質狀態: | 氣體或液體 | 進口壓力 | MPa(G) |
1.4 |
||
標態密度: | kg/Nm3 | 出口壓力 | MPa(G) |
|
||
工作溫度: | 常溫 | 流 量 | m/h |
|
|
|
關閉壓差: | 1.4MPa | 計算 Kv |
|
|
|
|
|
|
相對開度 | % |
|
|
|
附加要求: |
備 注: |
|||||
|
|
